近幾年來文化產業的誕生，提升了工程投影機的銷售及其應用，大型博物館、科技館、展覽館等文化項目對投影機的需求明顯增加。但由于投影技術不成熟，傳統投影機的諸多功能往往沒有達到人性化的使用要求。最常見的一點就是傳統投影機的鏡頭是被死死固定的，使用者只能夠通過調整投影儀與熒幕的相對位置或角度來調整投影的圖像位置。為了在熒幕中投影出合適的圖像，特別是大型的復雜的使用場合里，使用者不得不花費相當多的時間和力氣進行投影儀的定位，從而將投影調整至熒幕中的適當位置或角度。
為解決上述問題，眾多久負盛名投影機廠商都研制出各自的法寶，但是萬變不離其中，用一句話就可以高度概括——在投影儀中設置鏡頭位移調整裝置，該裝置將投影儀的鏡頭安裝在垂直滑塊上，將水平滑塊安裝在投影儀的殼體上，鏡頭通過水平滑塊和垂直滑塊分別來調整水平位置和垂直位。雖然這個裝置實現了投影機鏡頭位移的功能，但是在實際的操作中，由于鏡頭與殼體之間存在著水平滑塊，使得在鏡頭的位置調整過程中存在著非常大的誤差，通過這個裝置鏡頭位移調整出來的投影畫面不盡如人意。全球投影機廠商又紛紛進行新一輪的研發技術，以此同時，來自深圳投影機自主研發企業——雅圖投影新創了《鏡頭位移調整裝置》專利技術。該專利應運而生為全世界提供了一種可較為精確地調整投影儀的投影位置的鏡頭位移調整裝置。
.

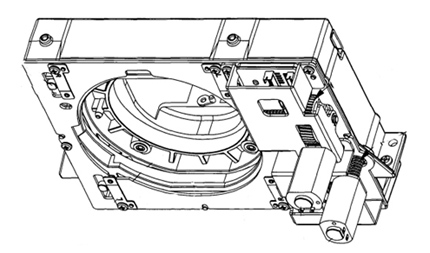

鏡頭位移調整裝置安裝鏡頭后從另一角度觀察的立體示意圖
|
|
鏡頭位移調整裝置的立體示意圖
.
據雅圖研發人員介紹，該專利技術主要用于調整鏡頭的位置，所涉及的機器物件有殼體、垂直滑塊、垂直調整機構、水平滑塊、水平調整機構以及兩個馬達。這些機器物件看起來毫不起眼，不過卻在這個裝置里充當著大人物的角色。在這個《鏡頭位移調整裝置》專利技術中，水平滑塊相對于垂直滑塊只做水平方向的移動，垂直滑塊相對于殼體只做垂直方向上的移動，從而使得水平滑塊相對于殼體可以做水平方向和垂直方向的移動，因此保證了鏡頭與殼體之間的位置精度，保證了鏡頭在任意位置的圖像質量。
.
為了提高鏡頭位置的準確性，雅圖研發人員地將水平滑塊與鏡頭固定相連，即鏡頭穿過垂直滑塊，固定安裝于水平滑塊上，實現了水平滑塊相對于垂直滑塊的水平方向移動，垂直滑塊相對于殼體的垂直方向移動，從而使得水平滑塊相對于殼體可以做水平方向和垂直方向的移動，鏡頭與殼體之間沒有其他可移動的結構，形成了一個閉環系統，有效地避免了誤差的逐級放大，保證了鏡頭位置的精準度。
.
考慮到該專利技術的制作成本，雅圖研發人員機智地設置了手動精調模式，即可通過調整孔來對鏡頭的位置進行手動精調，在滿足低成本的前提下實現了高精度的微調。不僅限于此，由于馬達是以旋轉一圈為最小單位來驅動第二蝸桿和第一蝸桿旋轉的，因而在精度要求很高的情況下，需要使用螺絲刀通過調整孔來精確地手動旋轉第二蝸桿和第一蝸桿，達到半圈甚至更小角度的旋轉，從而滿足了使用需求，在更低成本的前提下實現了投影圖像的更高精度的微調。
..
作為目前全球唯一一家同時擁有DLP、LCD和LCoS三項技術的研發和制造能力的企業，雅圖將帶領其國際頂尖的研發團隊，繼續埋頭深耕創新投影技術，致力于為投影機用戶在使用的過程中提供更多便利，促進文化產業的未來璀璨發展，也將給全球投影機市場帶來更為廣闊的發展空間。 |
