一、 概述

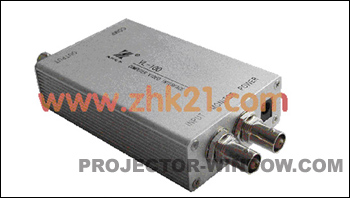

VL-100視頻長線驅動器專用于視頻長距離傳輸，輸入、輸出均為BNC接口。機內放大器可對信號進行補償,以彌補長線傳輸對信號造成的損失。可通過面板上的撥碼調節傳輸距離，最大可傳輸1200米。
|
 |
二、 參數
>> 輸入接口 ------------------------------------ BNC
>> 輸出接口 ------------------------------------ BNC
>> 監 視 口 ------------------------------------ BNC
>> 視頻通道 ----------------------------- 帶寬130MHZ
>> 輸入阻抗 ------------------------------------ 75Ω
>> 輸出阻抗 ------------------------------------ 75Ω
>> 增 益 --------------------------------------- 0 Db
>> 輸入電平 --------------------------------- 1.0Vp-p
>> 增 益 ---------------------------------------- 0dB
>> 電 源 ---------------------------------- DC 12V,1A.
>> 外形尺寸 --------------- 142×66×27 mm ( D×W×H )
>> 重 量 --------------------------------------- 350g
電纜長度（米） 80 160 240 320 400 480 560 640 720 800
開關設定 1 2 3 4 5 6 7 8 9 A
電纜長度（米） 880 960 1040 1120 1200
開關設定 B C D E F
對于75-2電纜,按上表數字的二分之一計算。75-5電纜按上表數字的2倍計算。
三、 規格
|
電纜長度（米） |
80 |
160 |
240 |
320 |
400 |
480 |
560 |
640 |
720 |
800 |
| 開關設定 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
A |
|
電纜長度（米） |
880 |
960 |
1040 |
1120 |
1200 |
|
|
|
|
|
| 開關設定 |
B |
C |
D |
E |
F |
|
|
|
|
|
|
