目前隨著視頻會議、音頻會議、多媒體教學和各種演播廳設備市場的迅速發展，很多適合實際需求的先進產品不斷涌現。本文想與大家一起探討一下一款用于會議或多媒體教學的集成式中央控制系統NCOM CCU-90（以下簡稱集成中控）的技術特點。
在探討之前，我們先假設一個多媒體會議室，需要控制的主要設備和要實現的功能如下：
1、60支手拉手話筒。
2、2臺高速球型攝像機與話筒攝像聯動。原來就有的2臺SONY D70攝像機也要與話筒聯動。
3、1臺投影機，需要通過紅外自動控制。1個電動幕布，升降能控制。
4、1臺遠程視頻終端。接收遠程來的信號，并能將本地信號送到遠程。
5、1臺DVD播放機，能通過紅外控制。
6、2臺空調機需要紅外控制。
7、1套無線話筒。
8、3臺筆記本電腦，隨時一臺顯示可輸出到投影機上，且聲音可從音箱輸出。

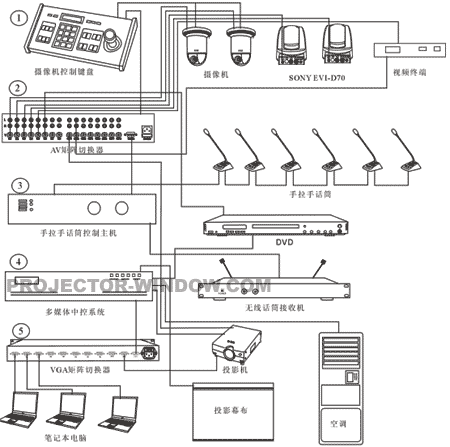

先來看看現在一般采用的方案，可以選用進口知名品牌或國內品牌產品，設備連接示意圖如下：
從上面的圖中可以看出至少要5個控制和切換設備（圖中左面的設備）才能實現所要求的功能，系統不能控制SONY攝像機EVI-D70，筆記本電腦的音頻輸出不能直接連到系統中（還需要外接調音臺），攝像機的操作和預置點的設置需要一個攝像機操作鍵盤。要實現話筒與攝像機聯動，還要用一臺電腦，通過運行軟件，設置聯動數據，并傳送到控制主機內。

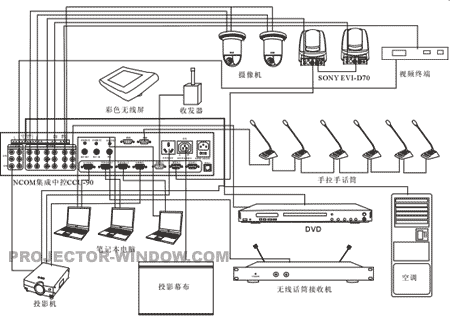

我們來看看集成中控是如何實現上面8條所要求的功能，下面是集成中控與其它設備的連接圖：
|
|
從圖中可以看出，集成中控能完全替代前面圖中的5個控制和切換設備，它的配置是這樣的：一個AV矩陣6X2（6輸入，2輸出）；3路VGA切換（配有音頻）；兩個手拉手話筒控制接口，可控制64個手拉手話筒；高速球型攝像機控制接口（RS485），還能控制SONY攝像機EVI-D70（通過RS232接口），且都能夠實現與話筒的聯動；3個RS232接口，與電腦連接或控制其它設備；6路紅外發射，可控制電視、DVD播放機、投影機、空調等；有專為投影機配備的電源，還有幕布控制接口；網絡接口RJ45，給中控設置IP地址，通過網絡操作中控。中控上有符合電腦音頻電平值的接口，所以筆記本電腦的音頻可以直接輸出到中控上。同樣也有話筒音頻接口，可以連接無線話筒的音頻輸出。
集成中控的所有操作和設置，只需要一個無線觸摸屏就可以。例如，控制AV、VGA切換，控制話筒的開或關，設置攝像機的預置點，對SONY攝像機EVI-D70的操作，通過紅外控制DVD機、空調、電視、投影機等設備，調節總音量等等。如果通過網絡或RS232接口與電腦連接，安裝上相應的軟件，電腦也能控制，實現觸摸屏和電腦雙控制。
集成中控充分解決了視頻電路、音頻電路、通訊控制、紅外控制、電源控制、網絡通訊等多種電路在一起所引起的相互干擾問題，在電路的設計、元器件選配和工藝上下功夫，使信號能達到優良的效果。
擴展了控制SONY攝像機EVI-D70的功能，原來一個D70只能通過遙控器設置和調出6個預置點，現在集成中控可控制8臺D70，且能做到每臺D70有64個預置點，這樣能夠滿足中、大型會議的需求。
集成中控的高性價比適合了我國的國情，是替代進口產品的一個選擇。設備投入能大大節省，設備間連線簡化，且節省了機柜的空間。
由于集成中控的功能強大，所以其采用多處理器并行運行的方式，處理速度快，響應及時。內部擁有一套嵌入式操作系統，協調和管理各處理器模塊之間的運行機制。開機時有自檢功能，運行時有故障診斷功能，有問題能及時報警。集成中控還可與NCOM其它設備連接，形成更強大的控制系統。具有軟件編程功能，簡單易學，通過編程可以控制其它品牌的設備，其應用范圍更廣闊。
|
